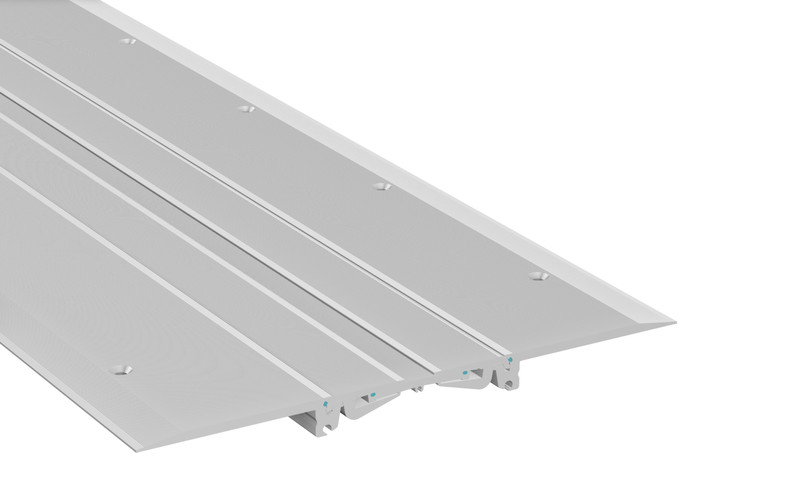

MIGUTRANS FSNX 146 Fugenprofil

Vollmetall-Profil – Für Fussbodenflächen – Nachträglicher Einbau

FSNX 146

Designoptimiertes Profil

klare Linienführung

Massives Vollaluminium

deshalb wartungsarm, verschleißfest und langlebig

Strukturierte Oberfläche

bietet hohe Rutschsicherheit

Technisch ausgereifte Gelenkkonstruktion mit verbesserter Bewegungsführung

ermöglicht dreidimensionale Bewegungsaufnahme mit optimierten Dämpfungselementen


Standardprofil

StandardprofilFugen-
bewegung
gesamt
[mm]
Sichtbare
Profilbreite
[mm]
Profilbreite
total
[mm]
Fugenbreite
min.
[mm]
Einbautiefe
[mm]
Stärke der
überstehenden
Alu-Schenkel
[mm]
Belastbarkeit
PKW
[kN]
Belastbarkeit
Stapler (DIN 1055)
[kN]
Belastbarkeit
Harte Rollen
[kg/mm Rollenbreite]
FSNX 14650 (±25)392392152186,630253,5

Fabrikationslänge: 4 m

Standardfarbe: Aluminium natur

Einbauanleitung:
Die seitlichen Auflageschenkel der Profile müssen in eine dünne Ausgleichsschicht aus Epoxidharz eingeklebt werden, z.B. Reckli-Kleber EP. Danach werden die Auflageschenkel beidseitig mit gewindeschneidenden Edelstahlschrauben, z.B. MMS-F 7,5 ES für Beton im Abstand von 200 mm verankert.


Eckprofil

EckprofilFugen-
bewegung
gesamt
[mm]
Sichtbare
Profilbreite
[mm]
Profilbreite
total
[mm]
Fugenbreite
min.
[mm]
Einbautiefe
[mm]
Stärke der
überstehenden
Alu-Schenkel
[mm]
Belastbarkeit
PKW
[kN]
Belastbarkeit
Stapler (DIN 1055)
[kN]
Belastbarkeit
Harte Rollen
[kg/mm Rollenbreite]
FSNX 146 E350 (±25)272272152186,630253,5
FSNX 146 E450 (±25)272272152186,630253,5
migutrans - FSNX 146
