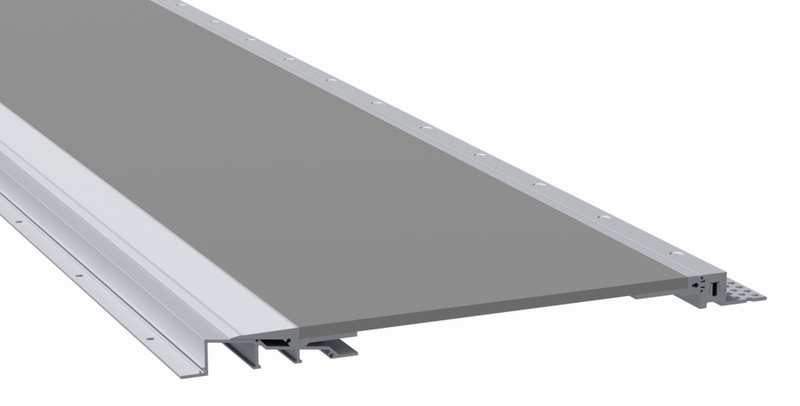

MIGUMAX LSP Fugenprofil

Für große Bewegungen, für Parkhäuser

LSP

Oberteil demontierbar

Revisionsfähig -flexibel austauschbarer Mittelbereich

Technisch ausgereifte Gelenkkonstruktion

Ermögliche dreidimensionale Bewegungsaufnahme

Massives Vollaluminium

Deshalb wartungsfrei, verschleißfest und langlebig

Extrem große Bewegungsaufnahme

Für seismische Beanspruchungen entwickelt

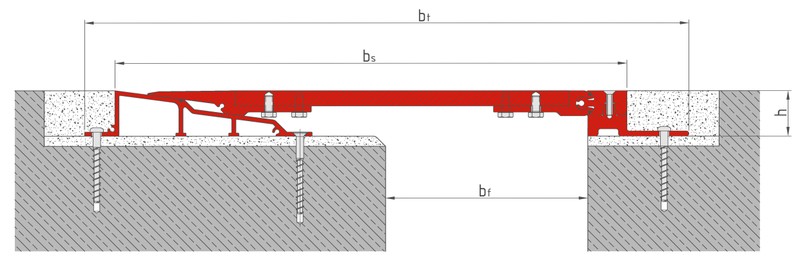

Standardprofil

StandardprofilFugen-
breite
max. [mm]
Fugen-
bewegung
thermisch
[mm]
Fugen-
bewegung
seismisch
[mm]
Sichtbare
Profilbreite
[mm]
Profilbreite
total
[mm]
Profilhöhe
[mm]
Belastbarkeit
PKW
[kN]
LSP 10010060 (±30)300 (+200/-100)4064984530
LSP 15015060 (±30)350 (+200/-150)4565484530
LSP 20020060 (±30)400 (+200/-200)5065984530
LSP 25025060 (±30)450 (+200/-250)5566484530
LSP 30030060 (±30)500 (+200/-300)6066984530
LSP 40040060 (±30)600 (+200/-400)7067984530
LSP 50050060 (±30)750 (+250/-500)8569484530

Fugenbreite zum Zeitpunkt des Einbaus. Mögliche Toleranz: ± 10 mm

Mittelplatte mit Oberflächenschliff möglich

Eckversionen werden individuell konstruiert. Fragen Sie gern an.

Weitere Profilbreiten auf Anfrage.

Fabrikationslänge: 3 m

Standardfarbe: Aluminium; Edelstahl auf Anfrage erhältlich


Eckprofil

EckprofilFugen-
breite
max. [mm]
Fugen-
bewegung
thermisch
[mm]
Fugen-
bewegung
seismisch
[mm]
Sichtbare
Profilbreite
[mm]
Profilbreite
total
[mm]
Profilhöhe
[mm]
Belastbarkeit
PKW
[kN]
LSP 100 E410060 (±30)300 (+200/-100)4124424530
LSP 150 E415060 (±30)350 (+200/-150)4624924530
LSP 200 E420060 (±30)400 (+200/-200)5125424530
LSP 250 E425060 (±30)450 (+200/-250)5625924530
LSP 300 E430060 (±30)500 (+200/-300)6126424530
LSP 400 E440060 (±30)600 (+200/-400)7127424530
LSP 500 E450060 (±30)750 (+250/-500)8628924530
