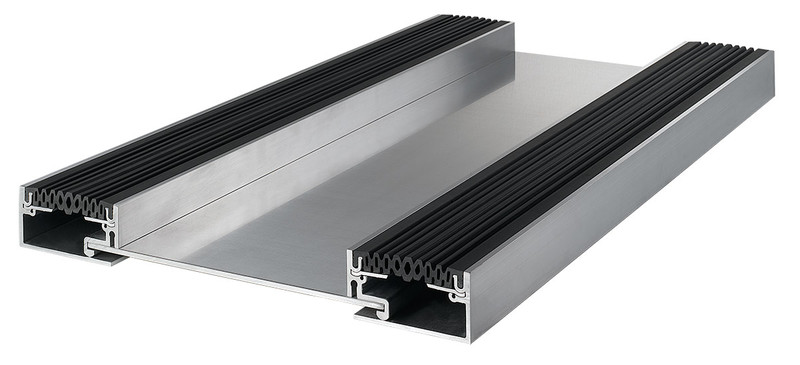

MIGUMAX SDF 105 Fugenprofil

für Fussbodenflächen mit seismischen Bewegungen

SDF 105

Große Bewegungsmöglichkeit

für geringe Sichtflächen

Ebene Sichtfläche

Passt perfekt in dem umgebendem Boden

Ideal mit allen Arten von Oberboden

Einlage jederzeit auswechselbar

Stabile Mittelplatte mit Lagerung

für horizontale und vertikale Bewegungen

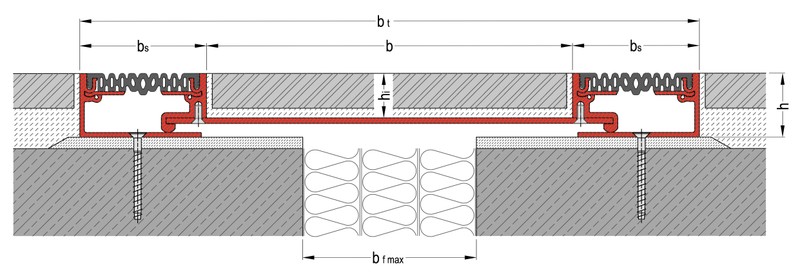

Standardprofil

StandardprofilFugen-
breite
max. [mm]
Fugen-
bewegung
thermisch
[mm]
Fugen-
bewegung
seismisch
[mm]
Sichtbare
Profilbreite
[mm]
Breite Ausfachung
[mm]
Profilbreite
total
[mm]
Profilhöhe
[mm]
Belastbarkeit
Fußgänger
SDF 150 10515080 (±40)175 (+50/-125)11031653555Fußgänger
SDF 200 10520080 (±40)175 (+50/-125)11036658555Fußgänger
SDF 300 10530080 (±40)175 (+50/-125)11046668555Fußgänger
SDF 400 10540080 (±40)175 (+50/-125)11056678555Fußgänger
SDF 500 10550080 (±40)175 (+50/-125)11066688555Fußgänger

* je Seite

Seitenteile und Mittelplatte aus hochfestem Aluminiummit flexibler Synca Einlage.

Eckversionen werden individuell konstruiert um eine größtmögliche Passgenauigkeit und Bewegungsmöglichkeit auch im Wandbereich sicherzustellen. Details werden auf Wunsch übermittelt.

Weitere Profilbreiten auf Anfrage.

Standardfarben: schwarz, grau


Eckprofil

EckprofilFugen-
breite
max. [mm]
Fugen-
bewegung
thermisch
[mm]
Fugen-
bewegung
seismisch
[mm]
Sichtbare
Profilbreite
[mm]
Breite Ausfachung
[mm]
Profilbreite
total
[mm]
Profilhöhe
[mm]
Belastbarkeit
Fußgänger
SDF 150 105 E315080 (±40)175 (+50/-125)11012234255Fußgänger
SDF 200 105 E320080 (±40)175 (+50/-125)11017239255Fußgänger
SDF 300 105 E330080 (±40)175 (+50/-125)11027249255Fußgänger
SDF 400 105 E340080 (±40)175 (+50/-125)11037259255Fußgänger
SDF 500 105 E350080 (±40)175 (+50/-125)11047569255Fußgänger
SDF 150 105 E415080 (±40)175 (+50/-125)11011734255Fußgänger
SDF 200 105 E420080 (±40)175 (+50/-125)11016739255Fußgänger
SDF 300 105 E430080 (±40)175 (+50/-125)11026749255Fußgänger
SDF 400 105 E440080 (±40)175 (+50/-125)11036759255Fußgänger
SDF 500 105 E450080 (±40)175 (+50/-125)11046769255Fußgänger
migumax - SDF 105
